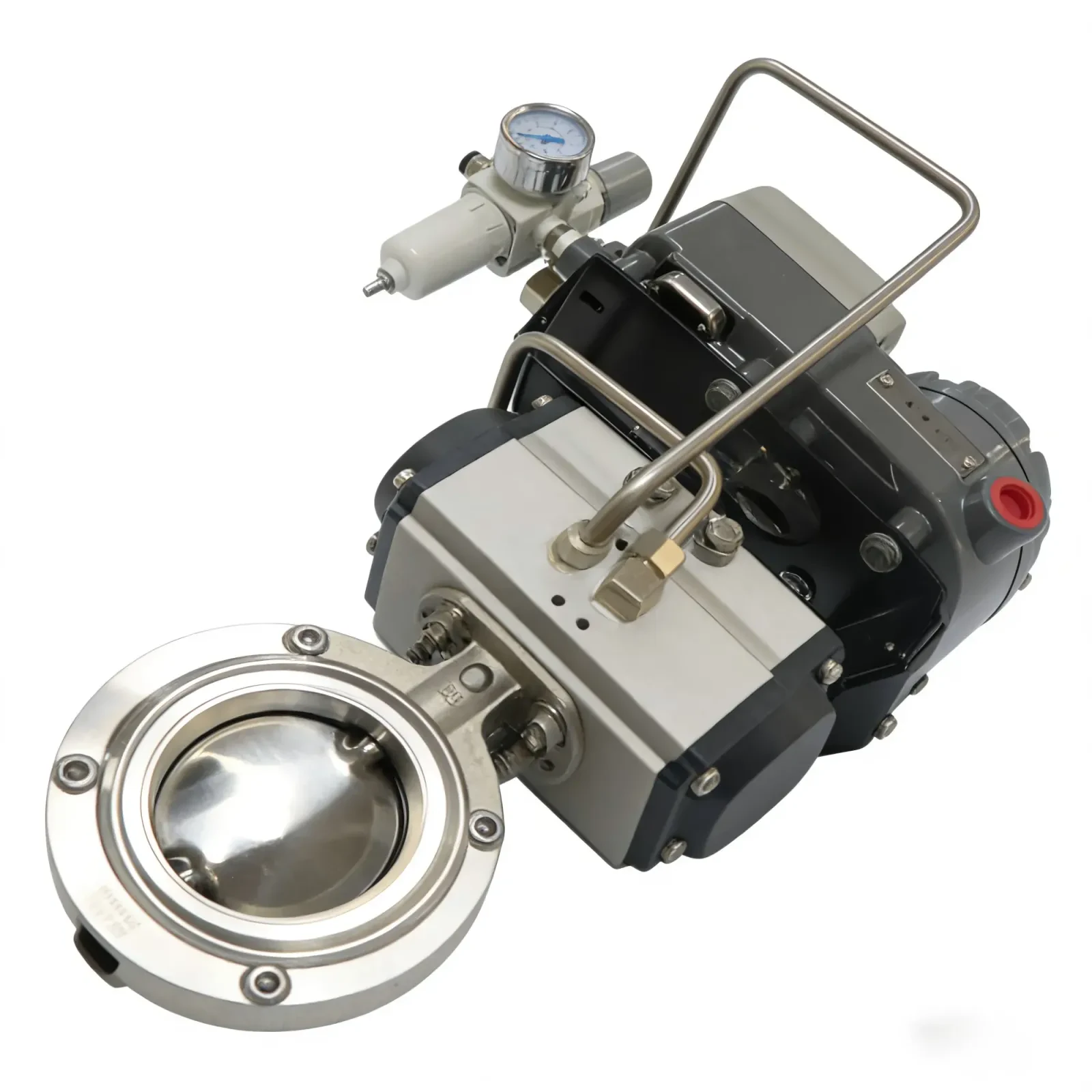

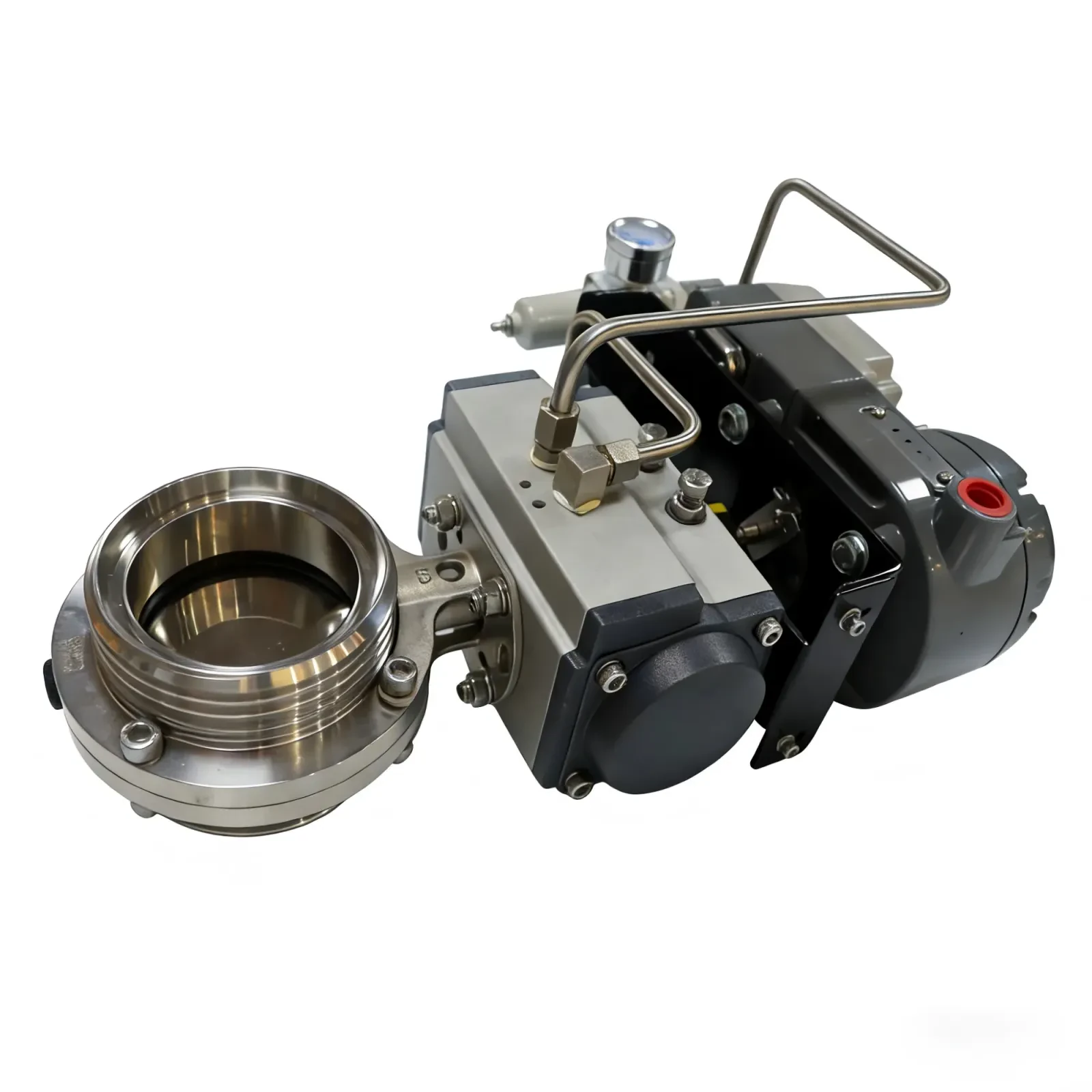

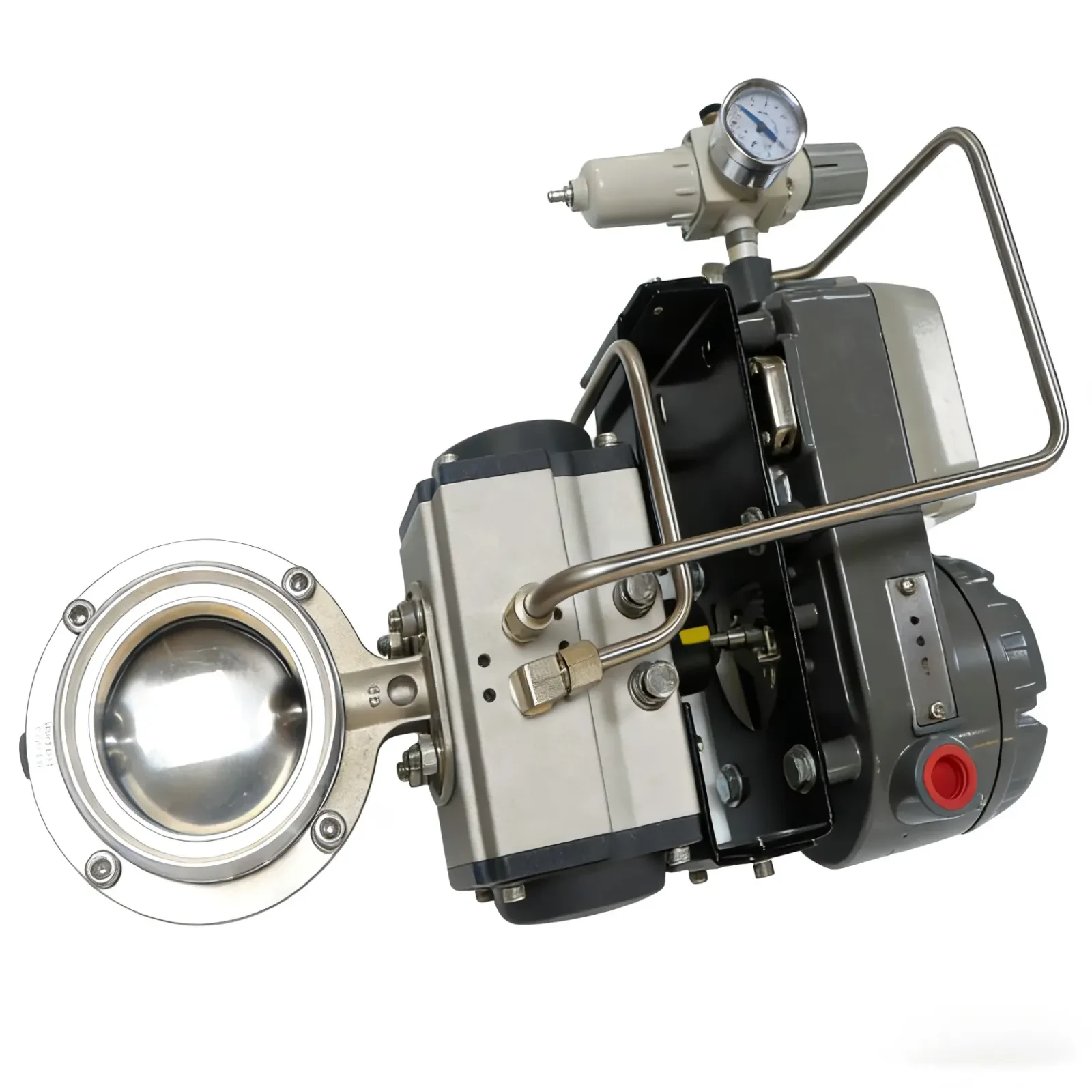

صمام فراشة بفص كهربائي DN25 من الفولاذ المقاوم للصدأ بمشغل يدوي

العلامة التجارية: JONENG
رقم القطعة: LD-516489838

Pneumatic butterfly valve is consist of manual butterfly valve and a pneumatic actuator . The valve isconsist of four parts: handle, butterfly disc, sealing ring and valve flange. The pneumatic butterfly valves are mechanical polished as standard, with a smooth surface to ensure cleanliness and no areas to create potential contamination. Quick-operation makes the valve open and maintenance safe and easy, reducing process downtime.

يتم التحكم في صمام الفراشة الهوائي بواسطة الهواء المضغوط من خلال مكبس من الألومنيوم أو مكبس من الفولاذ المقاوم للصدأ . يتحكم المكبس في القرص للعمل بزاوية 90 درجة لفتح الصمام أو إغلاقه. يمكن فك المشغلات الهوائية وصيانتها. يتميز المشغل الهوائي بعزم دوران كبير، كما أنه سهل التركيب والتشغيل.

ضغط التشغيل	10 Bar (الضغط الأقصى هو 16bar لتوصيلة لحام المؤخرة في الأحجام الصغيرة
درجة حرارة التشغيل	-10ºC TO + 120ºC
المقاس	1/2”-12”، DN15-DN300
الدرجة	AISI304 و AISI316L
جانات معتمدة من إدارة الغذاء والدواء (FDA) من السيليكون، EPDM، viton، PTFE
التوصيل	Clamp، لحام، قلاووظ، قلاووظ ذكر؛ قلاووظ أنثى؛ شفة؛ توصيلة اتحاد
السطح	تلميع داخلي صحي (Ra ≤ 0.8 μm)
السطح	تلميع خارجي صحي (Ra ≤ 1.6 μm)
القياس	ISO، 3A، SMS، RJT، DIN وما إلى ذلك
قرص وجسم صمام الفراشة مصنوعان بالحدادة
يتم اختيار التشغيل اليدوي أو الهوائي أو الكهربائي وفقًا للتطبيقات المختلفة.
هواء المضغوط المطلوب	4-8Bar
توصيلة الهواء المضغوط	G 1/8’’
مفتاح النهاية	6-36V، DC 2nos من NPN أو PNP (للاختيار

أجزاء الصمام

الجسم	فولاذ مقاوم للصدأ AISI316L أو AISI 304 (1.4301/1.4404)
القرص	AISI304 أو AISI316L
مقبض السحب والوضع	مادة الفولاذ المقاوم للصدأ، نوع دائري أو نوع مربع
مقبض القابض متعدد الوضعيات	مقبض قابض ABS، مقبض قابض SS، 2/3/4/12 وضعية للضبط، نوع عالمي
الجوان	EPDM، VITON(FPM)، سيليكون، يتوفر لون مختلف
الجلبة	EPDM أو PTFE، طلب مادة أخرى
الصامولة	مادة الفولاذ المقاوم للصدأ 304 أو 316 أو طلب آخر
المسمار	مادة الفولاذ المقاوم للصدأ 304 أو 316 أو طلب آخر
