卡箍式卫生级弯头标准

卡箍式不锈钢弯头采用快装卡箍连接，主要用于改变管道内介质的流动方向。

1. 什么是Tri-Clamp不锈钢弯头？

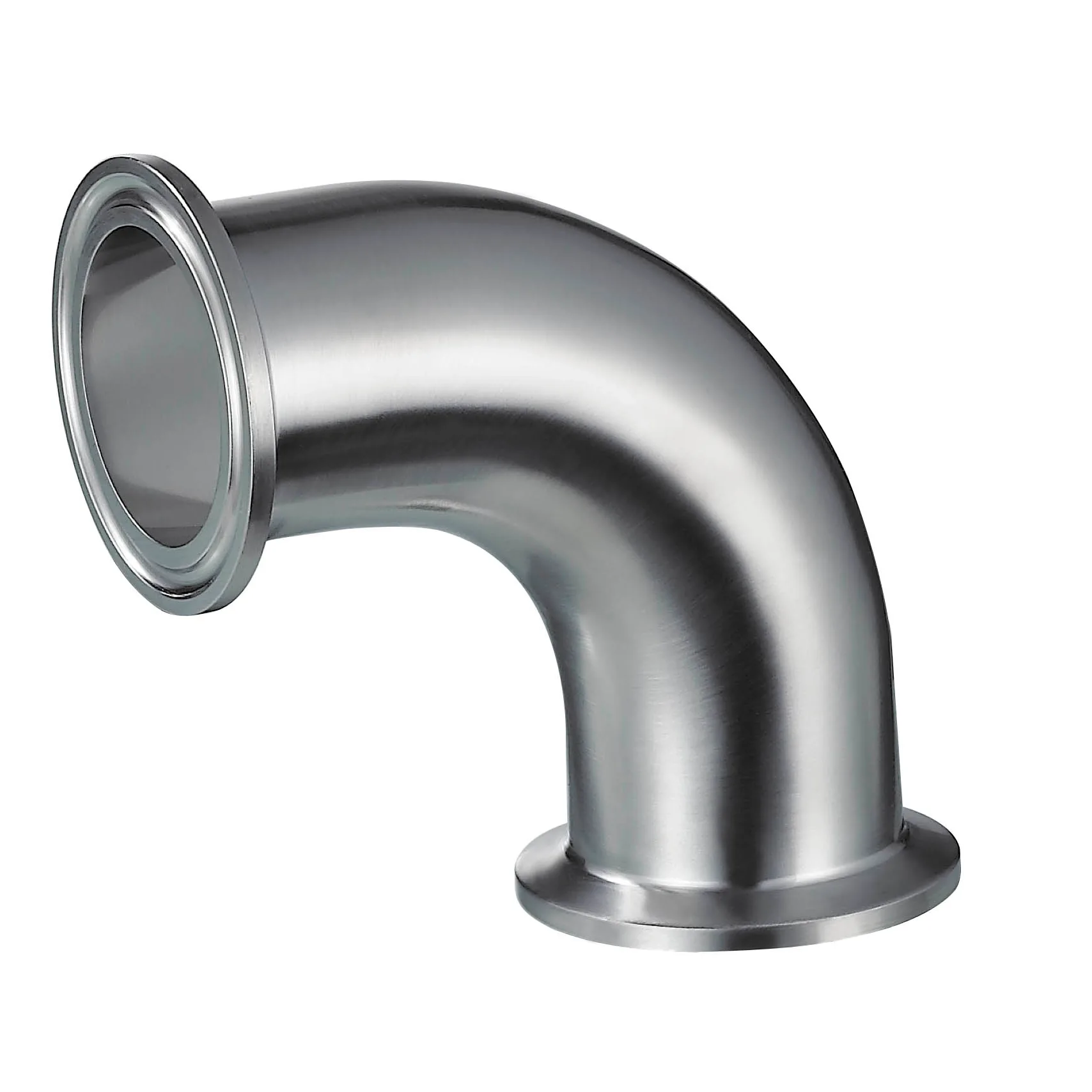

Tri-Clamp不锈钢弯头是一种管道配件，采用夹具连接方式，主要用于改变管道内介质的流动方向。它通常由弯头主体、Tri-Clamp端、垫圈和夹具组成；连接通过对齐两个配件的端部并用夹具固定来确保，从而实现快速组装和拆卸。

Tri-Clamp连接最常见于卫生流体系统——例如食品、饮料、乳制品、制药和化妆品行业的系统。然而，由于快速组装/拆卸和维护方便等特点，它们也用于某些工业流体管道系统，这些系统要求高标准的清洁度、维护或快速更换组件。

2. Tri-Clamp不锈钢弯头的常见标准是什么？

"Tri-Clamp"并不指代一个特定尺寸的单一国际标准；实际产品必须根据特定的尺寸系统和应用标准进行指定。相关的常见标准和规范包括3-A卫生标准、ASME BPE、ISO、DIN和BS。

不同标准在管道直径、外径、壁厚、端部尺寸、密封配置和表面光洁度要求方面可能有所不同。例如，3-A主要用于食品和乳制品行业的卫生设备，而ASME BPE更常用于制药和生物处理系统；同时，ISO和DIN等尺寸系统在国际卫生管道和某些工业流体系统中被广泛使用。

因此，仅仅告诉供应商您需要一个"Tri-Clamp弯头"通常是不够的；有必要进一步指定适用的标准和尺寸系统。

3. Tri-Clamp弯头的常见角度和尺寸

不锈钢Tri-Clamp弯头最常见的角度是45°和90°。90°弯头主要用于改变管道的方向，而45°弯头则允许更为渐进的转弯，使其更适合对流体阻力有严格要求的系统。

产品尺寸通常必须与连接管道的尺寸匹配。在购买时，必须验证公称管道尺寸、外径、壁厚和Tri-Clamp端部尺寸。对于卫生管道系统，必须确认适用的标准；对于工业应用，选择应基于实际管道规格和连接要求。

4. 选择材料和表面处理

不锈钢Tri-Clamp弯头的常见材料包括304和316L不锈钢。304级提供良好的耐腐蚀性和机械性能，满足许多食品、饮料和一般流体系统的要求。316L级提供优越的耐腐蚀性，广泛用于制药、乳制品和化妆品应用，以及涉及腐蚀性介质的环境中。

表面处理的选择还取决于实际操作条件。对于一般工业应用，可以根据介质和操作环境选择酸洗钝化或机械抛光等处理。卫生流体系统通常要求内部表面光滑度和粗糙度的更高标准；通常采用精细机械抛光或电解抛光，Ra值根据客户规格进行控制。

5. 为什么Tri-Clamp连接被广泛使用

Tri-Clamp连接的主要优点是安装和拆卸的便利性。连接时，只需对齐两个管道组件的端部，在它们之间放置合适的垫圈，并用夹具固定组装；无需复杂的螺纹或焊接。

这种连接方式非常适合需要频繁清洗、维护或更换组件的系统，因此在食品、饮料和制药行业的卫生生产线中非常受欢迎。此外，Tri-Clamp连接也用于某些工业流体系统，这些系统需要快速组装/拆卸和便于维护。

6. 如何确定Tri-Clamp弯头规格

在选择不锈钢Tri-Clamp弯头时，必须验证的不仅是角度（45°或90°），还包括材料、管道尺寸、端部尺寸、壁厚、表面处理和垫圈材料。对于卫生系统，必须指定相关标准——如3-A、ASME BPE、ISO或DIN——以及表面粗糙度要求。对于工业应用，重点应放在确认工作压力、温度、流体特性和连接尺寸上。

特别重要的是要注意，在不同标准系统下，实际外径或端部尺寸可能会有所不同，即使产品共享相同的公称尺寸标识。因此，建议在采购前提供完整的管道标准或尺寸数据，以避免连接不匹配。

7. 总结

Tri-Clamp不锈钢弯头主要用于改变管道的流动方向；其关键特征是使用夹具和垫圈实现快速、可靠的连接。虽然Tri-Clamp配件广泛用于卫生食品、制药和生物处理系统，但它们并不限于卫生应用；某些工业流体系统也可以利用这种连接方式。

在选择Tri-Clamp不锈钢弯头时，标准、尺寸、角度、材料、壁厚、表面处理和密封方法等规格应根据具体应用进行确定。卫生系统优先考虑清洁性、表面粗糙度和CIP/SIP要求，而工业应用则需要考虑压力、温度、所输送介质和机械性能，以确保弯头与管道系统的正确匹配，并在长期内可靠运行。
