Válvula Borboleta

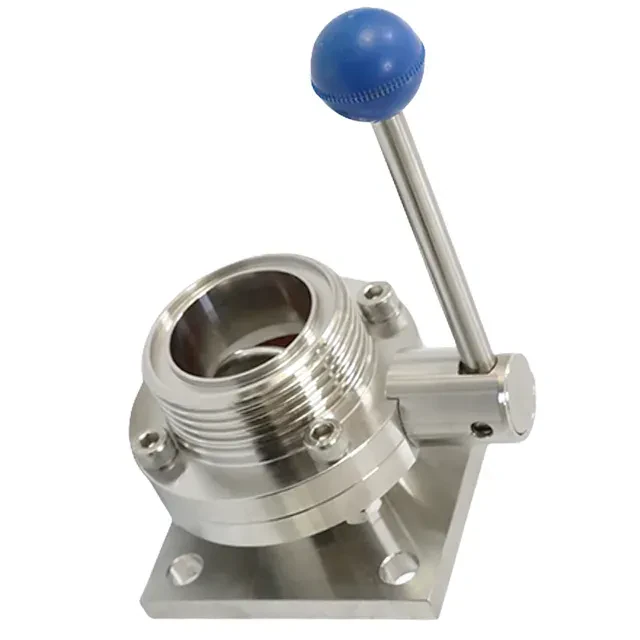

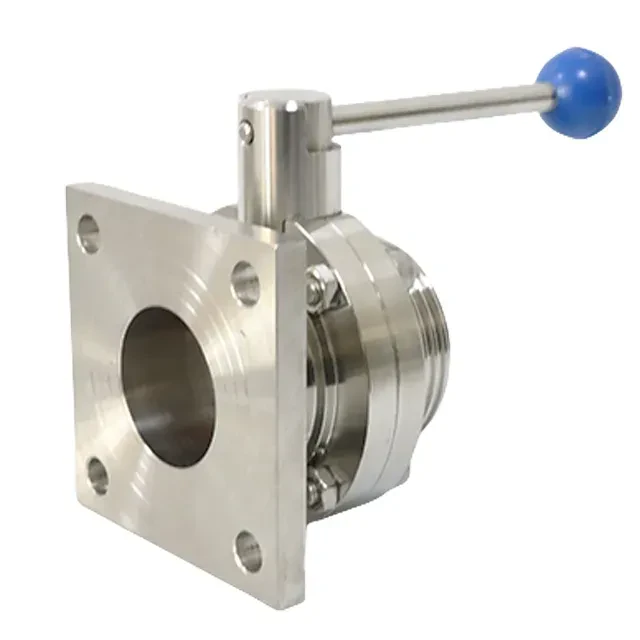

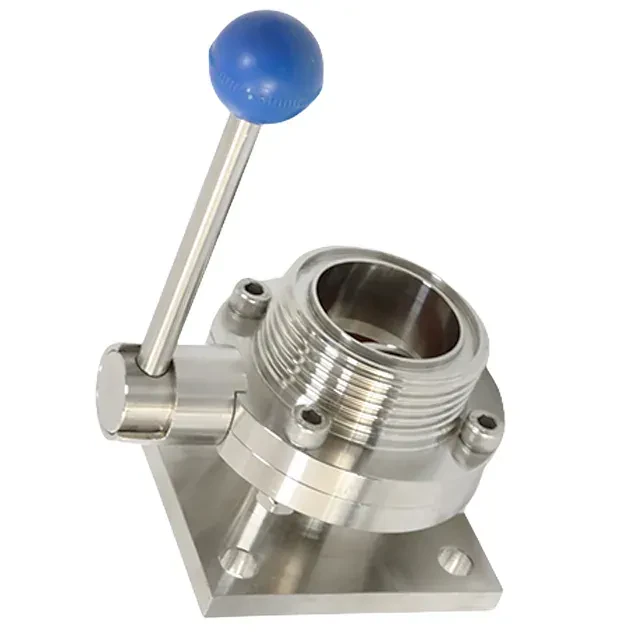

Válvula Borboleta Manual Sanitária em Aço Inoxidável com Conexão Roscada e Flange

Marca: JONENG
Modelo: JN-BV 1018
Referência: LD-48959409

A válvula borboleta sanitária em aço inoxidável é composta por quatro partes: manípulo, disco borboleta, anel de vedação e flange da válvula. A válvula borboleta pode ser controlada manualmente, por atuador pneumático ou atuador elétrico. Além de possuir estrutura simples, baixo consumo de material, tamanho de instalação reduzido, baixo torque de acionamento, operação fácil e rápida, ela também apresenta excelente função de regulação de vazão e características de fechamento e vedação.

A válvula borboleta sanitária em aço inoxidável é composta por quatro partes: manípulo, disc, anel de vedação e flange da válvula. A válvula borboleta pode ser controlada manualmente ou com atuador pneumático ou atuadores elétricos. Além de possuir estrutura simples, baixo consumo de material, tamanho de instalação reduzido, baixo torque de acionamento, operação fácil e rápida, também apresenta boa função de regulação de vazão e características de fechamento e vedação simultaneamente.

Pressão de Trabalho	10 Bar (A pressão máx. é 16bar para conexão soldada a topo em tamanhos menores
Temperatura de trabalho	-10ºC A + 120ºC
Tamanho	1/2”-12”, DN15-DN300
Grau	AISI304 e AISI316L
Guarnições aprovadas pelo FDA em silicone, EPDM, viton, PTFE
Conexão	Clamp, Solda, Rosca, rosca macho; rosca fêmea; extremidade flangeada; conexão união
Superfície	Polimento interno sanitário (Ra ≤ 0,8 μm)
Superfície	Polimento externo sanitário (Ra ≤ 1,6 μm)
Padrão	ISO, 3A, SMS, RJT, DIN e outros
O disco e o corpo da válvula borboleta são fabricados por for Ejamento
Acionamento manual, pneumático ou elétrico escolhido conforme as diferentes aplicações.
Ar comprimido necessário	4-8Bar
Conexão de ar comprimido	G 1/8’’
Chave fim de curso	6-36V, CC 2 unidades NPN ou PNP (a ser escolhido

Peças da válvula

Corpo	Aço inoxidável AISI316L ou AISI 304 (1.4301/1.4404)
Disco	AISI304 ou AISI316L
Manípulo de puxar	Material em aço inoxidável, tipo redondo ou quadrado
Manípulo de travamento multiposição	Manípulo em ABS, manípulo em aço inoxidável, 2/3/4/12 posições para ajuste, tipo universal
Gasket	EPDM, VITON(FPM), Silicone, diferentes cores disponíveis
Buchas	EPDM ou PTFE, outros materiais sob consulta
Porca	Material em aço inoxidável 304 ou 316 ou outro sob consulta
Parafuso	Material em aço inoxidável 304 ou 316 ou outro sob consulta
