Válvula de mariposa

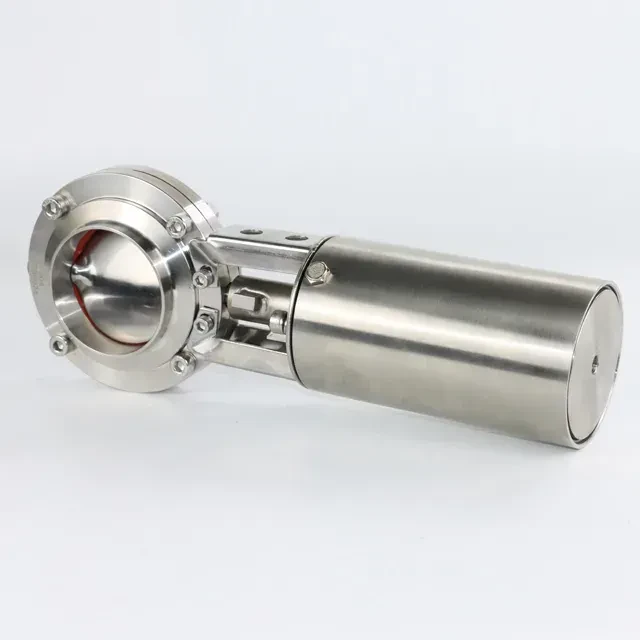

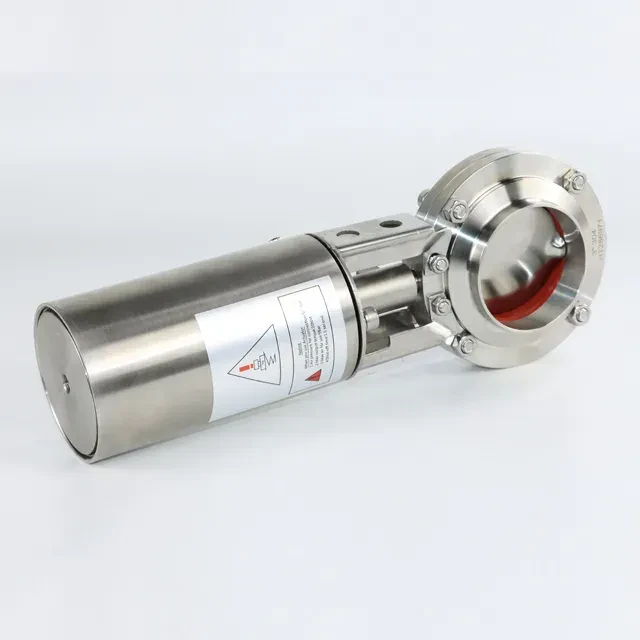

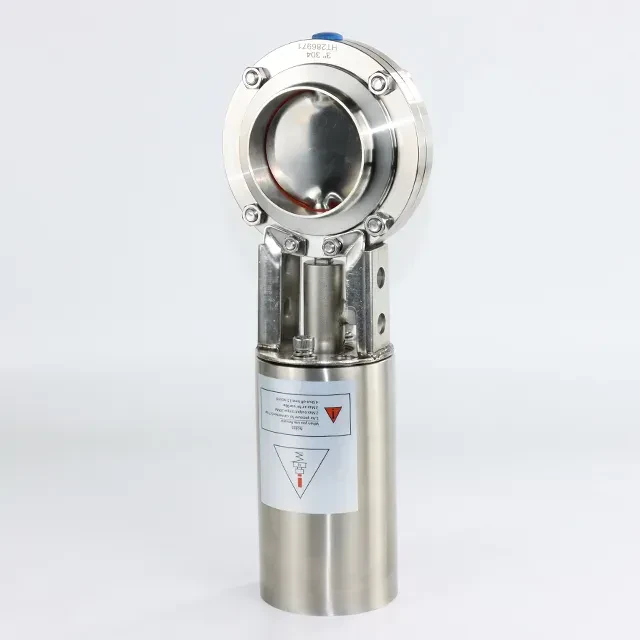

Válvula de mariposa sanitaria compatible de acero inoxidable con accionamiento neumático duradero

Marca: JONENG
Modelo: DIN JN-BV 1001
Referencia: LD-539789398

La válvula de mariposa neumática se compone de una válvula de mariposa manual y un actuador neumático. La válvula consta de cuatro partes: maneta, disco de mariposa, junta de estanqueidad y brida del cuerpo. Las válvulas de mariposa neumáticas incorporan pulido mecánico de serie, con una superficie lisa que garantiza la limpieza y evita zonas propensas a la contaminación. Su accionamiento rápido permite una apertura y un mantenimiento sencillos y seguros, reduciendo los tiempos de parada del proceso.

La válvula de mariposa neumática se controla mediante aire comprimido a través de un pistón de aluminio o de acero inoxidable. El pistón acciona el disco a 90 grados para abrir o cerrar la válvula. Los actuadores neumáticos se pueden desmontar y mantener. El actuador neumático proporciona un alto par y es fácil de instalar y operar.

Presión de trabajo	10 Bar (presión máx. de 16 bar para conexión soldada a tope en tamaños pequeños
Temperatura de trabajo	-10ºC A + 120ºC
Tamaño	1/2”-12”, DN15-DN300
Grado	AISI304 y AISI316L
Juntas con aprobación FDA en silicona, EPDM, viton, PTFE
Conexión	Clamp, soldar, rosca macho; rosca hembra; extremo bridado; conexión para racor
Superficie	Pulido sanitario interior (Ra ≤ 0.8 μm)
Superficie	Pulido sanitario exterior (Ra ≤1.6 μm)
Norma	ISO, 3A, SMS, RJT, DIN, etc.
El cuerpo y el disco de la válvula de mariposa se fabrican por forja
Accionamiento manual, neumático o eléctrico según los requisitos de cada aplicación.
Aire comprimido requerido	4-8Bar
Conexión de aire comprimido	G 1/8’’
Final de carrera	6-36V, DC 2 uds. de NPN o PNP (a elegir

Componentes de la válvula

Cuerpo	Acero inoxidable AISI316L o AISI 304 (1.4301/1.4404)
Disco	AISI304 o AISI316L
Maneta de tirador	Material de acero inoxidable, tipo redondo o cuadrado
Maneta multiposición de gatillo	Maneta de gatillo en ABS, maneta de gatillo en acero inoxidable, 2/3/4/12 posiciones de ajuste, tipo universal
Junta	EPDM, VITON(FPM), silicona; disponibles en diferentes colores
Casquillo	EPDM o PTFE, otros materiales bajo pedido
Tuerca	Material acero inoxidable 304 o 316 u otros bajo pedido
Tornillo	Material acero inoxidable 304 o 316 u otros bajo pedido
