Дисковый затвор

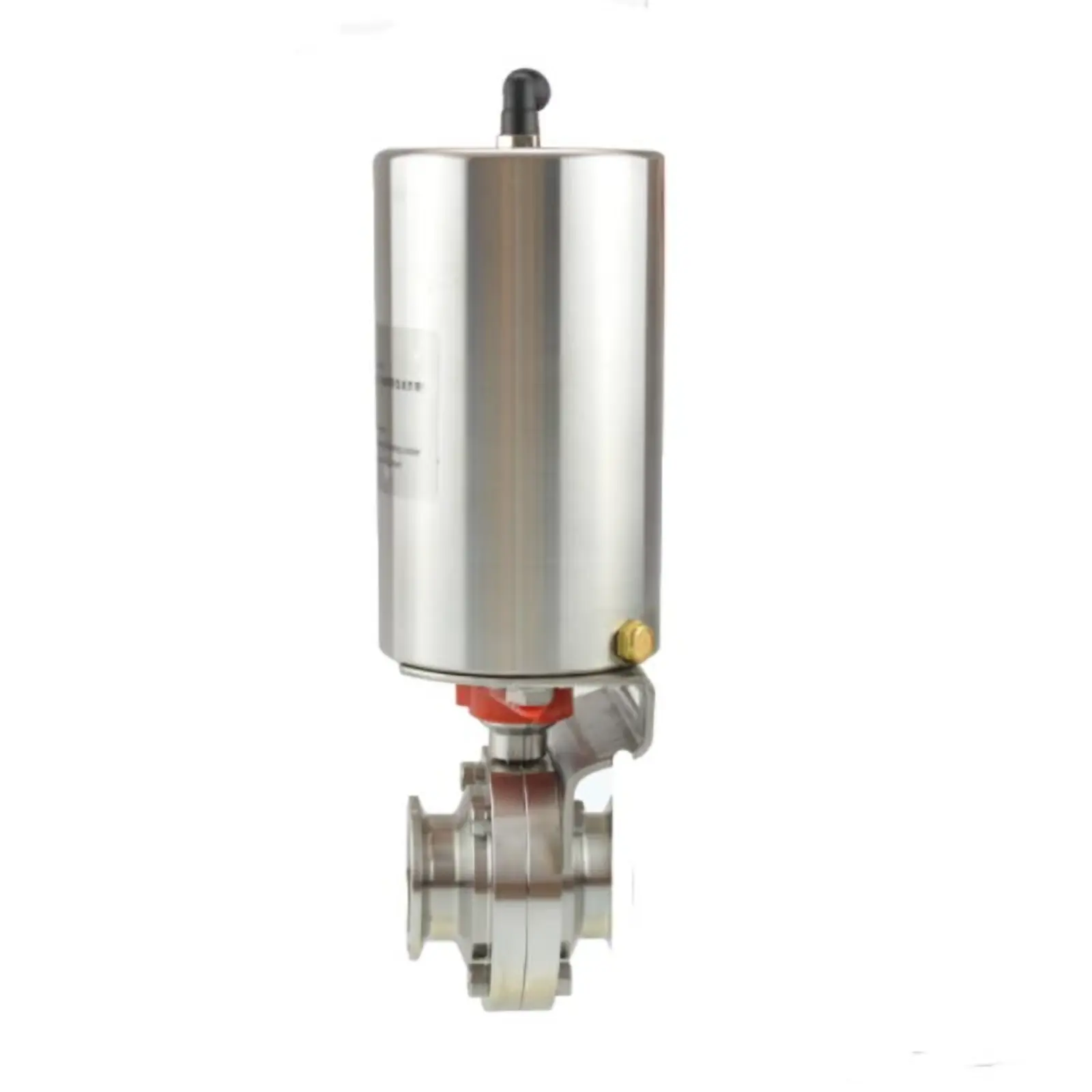

Санитарный гигиенический сварной дисковый затвор SMS из нержавеющей стали

Бренд: JONENG
Модель: JN-BV 1018
Артикул: LD-40259409

Pneumatic butterfly valve is consist of manual butterfly valve and a pneumatic actuator . The valve isconsist of four parts: handle, butterfly disc, sealing ring and valve flange. The pneumatic butterfly valves are mechanical polished as standard, with a smooth surface to ensure cleanliness and no areas to create potential contamination. Quick-operation makes the valve open and maintenance safe and easy, reducing process downtime.

Пневматический дисковый затвор управляется сжатым воздухом через алюминиевый или нержавеющий поршень. Поршень поворачивает диск на 90° для открытия или закрытия затвора. Пневмопривод допускает разборку и обслуживание. Он обеспечивает высокий крутящий момент, прост в монтаже и эксплуатации.

Рабочее давление	10 Bar (макс. 16 Bar для сварного соединения малых размеров)
Рабочая температура	-10ºC TO + 120ºC
Размер	1/2"-12", DN15-DN300
Марка стали	AISI304 и AISI316L
Уплотнения, одобренные FDA: силикон, EPDM, витон, PTFE
Присоединение	Кламп, сварка, резьба; наружная резьба; внутренняя резьба; фланец; муфтовое соединение
Поверхность	Санитарная полировка внутри (Ra ≤ 0.8 μm)
Поверхность	Санитарная полировка снаружи (Ra ≤1.6 μm)
Стандарт	ISO, 3A, SMS, RJT, DIN и др.
Диск и корпус затвора изготовлены методом ковки
Ручное, пневматическое или электрическое управление выбирается в зависимости от применения.
Давление сжатого воздуха	4-8Bar
Подключение сжатого воздуха	G 1/8''
Концевой выключатель	6-36V, DC 2 шт. NPN или PNP (на выбор)

Детали затвора

Корпус	Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404)
Диск	AISI304 или AISI316L
Рукоятка с фиксацией	Нержавеющая сталь, круглая или квадратная
Многопозиционная рукоятка	ABS или нержавеющая сталь, 2/3/4/12 позиций, универсальный тип
Уплотнение	EPDM, VITON(FPM), силикон, различные цвета
Втулка	EPDM или PTFE, другие материалы по запросу
Гайка	Нержавеющая сталь 304 или 316, другие материалы по запросу
Болт	Нержавеющая сталь 304 или 316, другие материалы по запросу
