Дисковый затвор

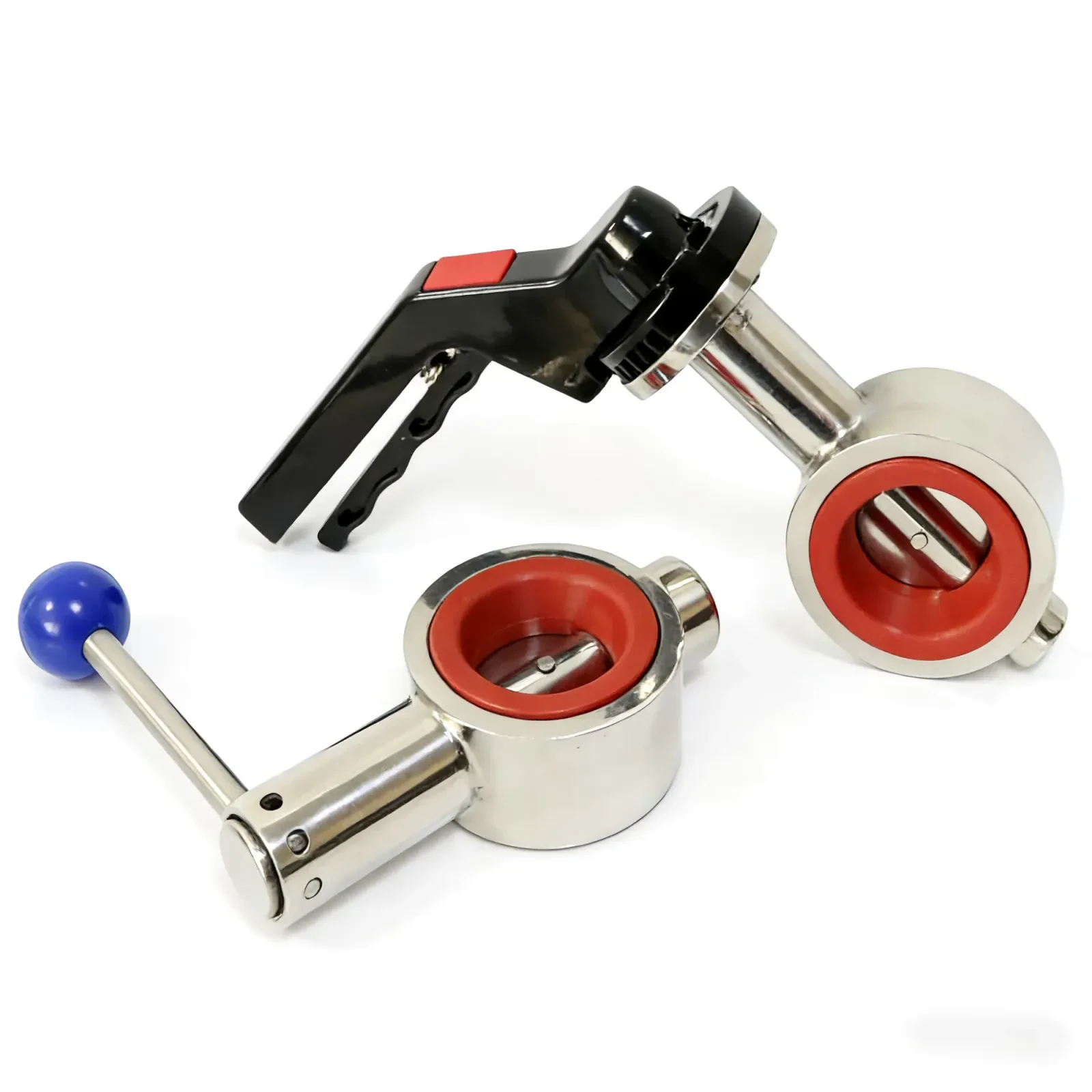

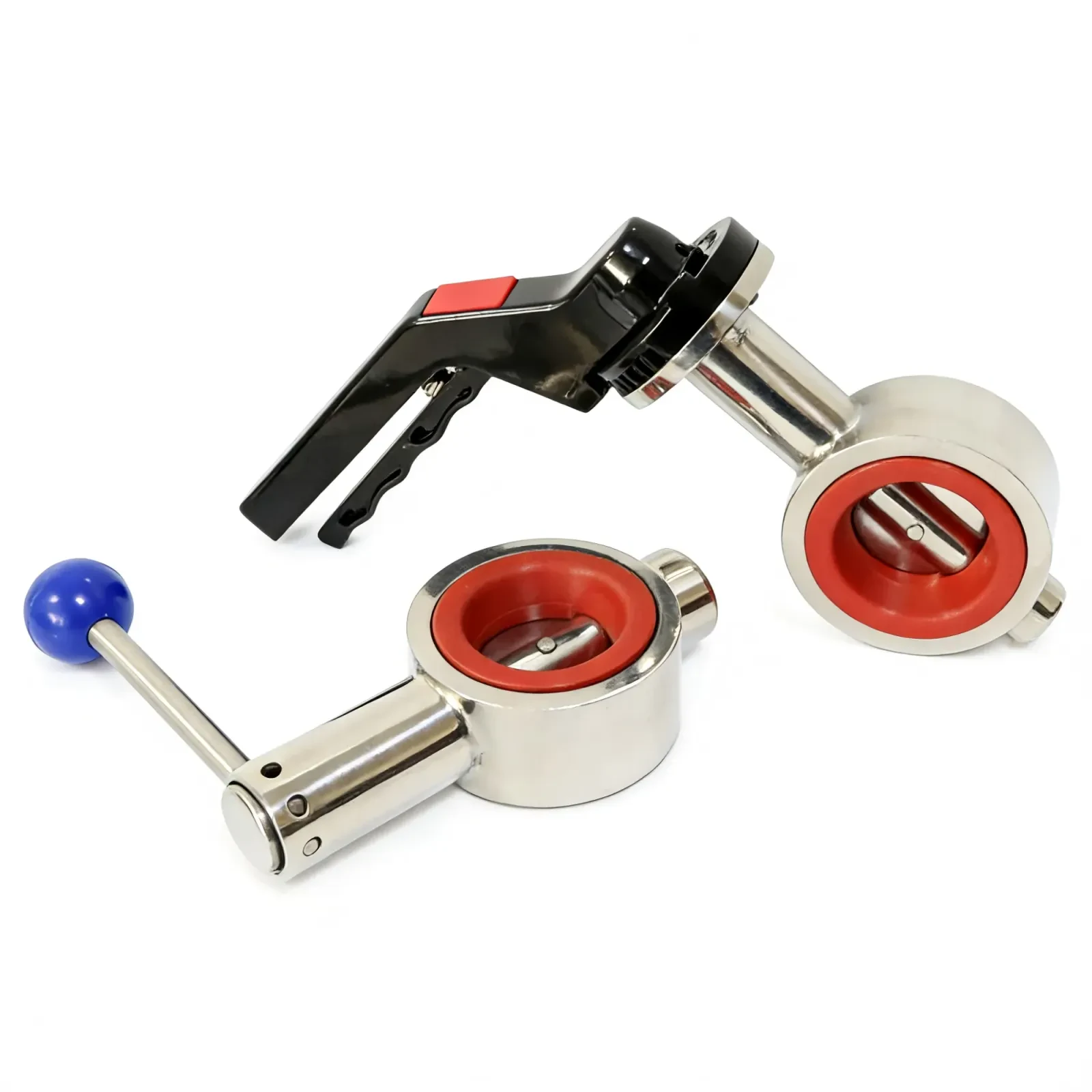

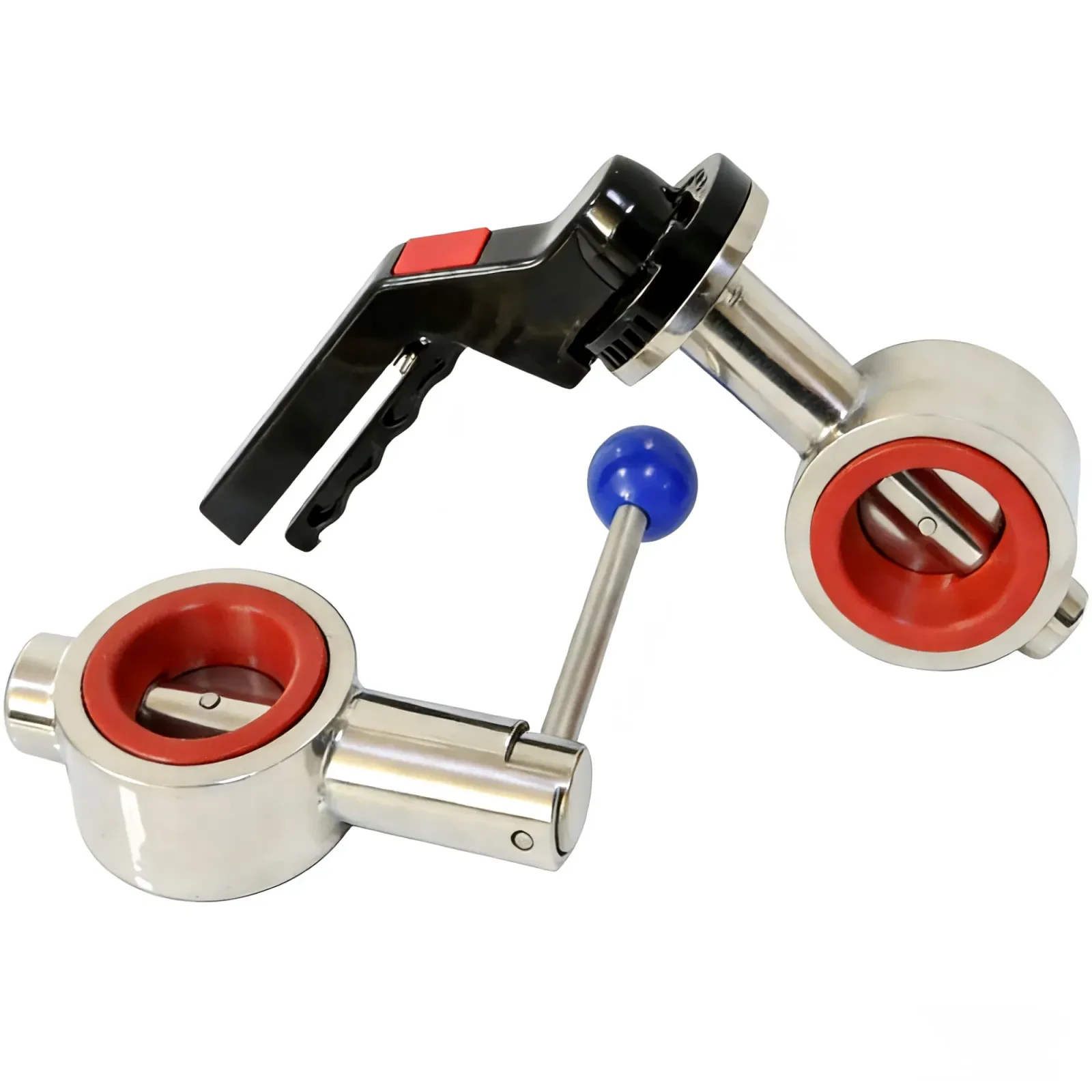

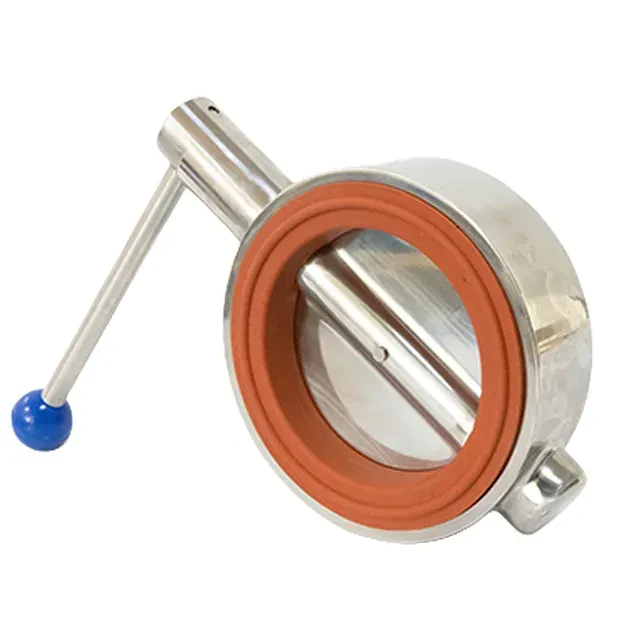

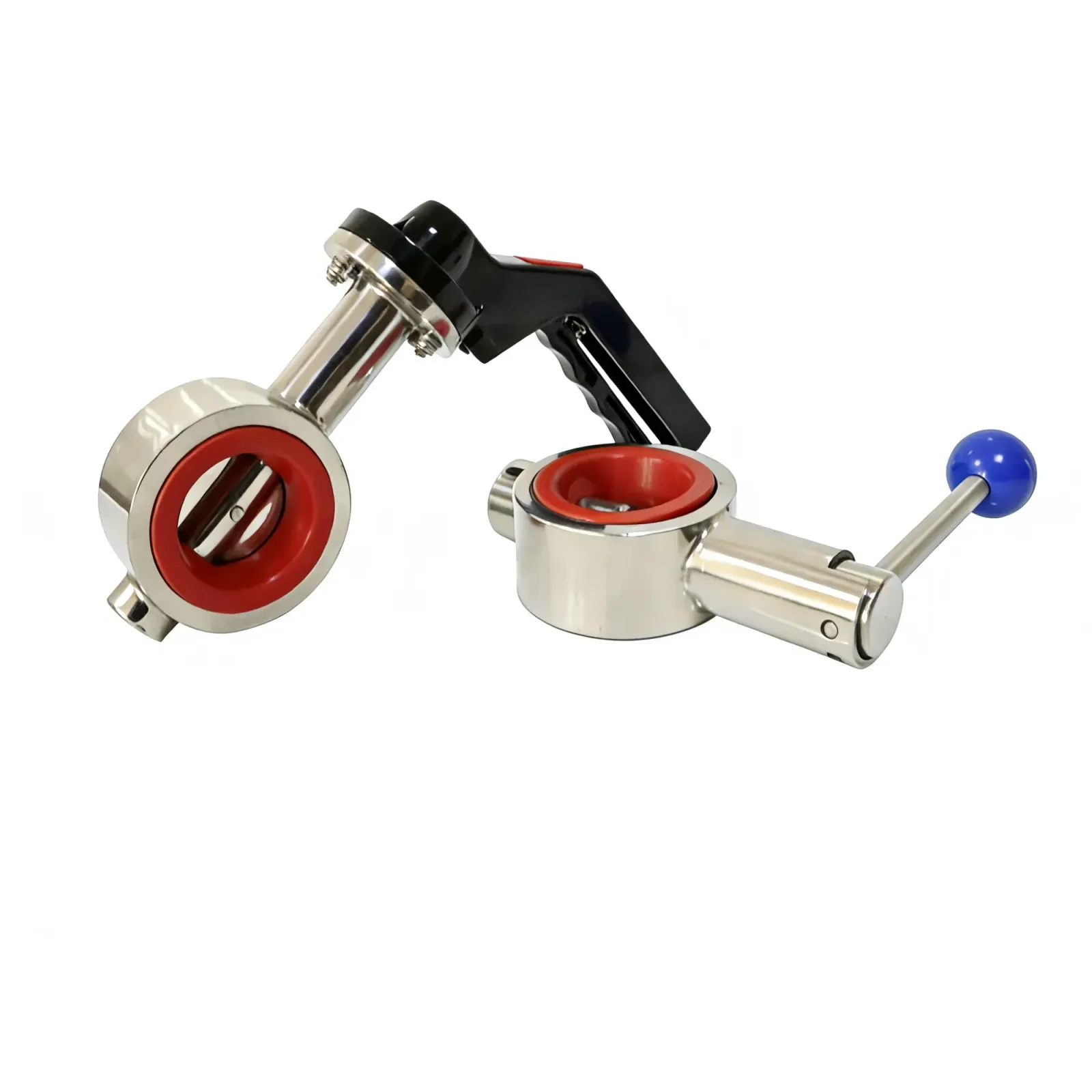

Дисковый затвор из нержавеющей стали 316L с тройным эксцентриситетом, проушинами и приводом

Бренд: JONENG
Модель: DIN JN-BV 1001
Артикул: LD-542789398

Санитарный дисковый затвор из нержавеющей стали состоит из четырёх частей: рукоятки, диска, уплотнительного кольца и фланца корпуса. Управление затвором осуществляется вручную, пневмоприводом или электроприводом. Простая конструкция, низкий расход материала, компактные габариты, малый крутящий момент, лёгкость и быстрота управления сочетаются с хорошими характеристиками регулирования потока и надёжной герметичностью при закрытии.

Санитарный дисковый затвор из нержавеющей стали состоит из четырёх частей: рукоятки, диска, уплотнительного кольца и фланца корпуса. Управление затвором может осуществляться вручную, а также с помощью пневмо- или электропривода. Конструкция отличается простотой, низким расходом материалов, компактными установочными размерами, малым крутящим моментом привода, лёгкостью и быстротой управления, а также обеспечивает хорошее регулирование потока и надёжную герметичность при закрытии.

Рабочее давление	10 Bar (макс. 16 Bar для сварного соединения малых размеров)
Рабочая температура	-10ºC TO + 120ºC
Размер	1/2"-12", DN15-DN300
Марка стали	AISI304 и AISI316L
Уплотнения, одобренные FDA: силикон, EPDM, витон, PTFE
Присоединение	Кламп, сварка, резьба; наружная резьба; внутренняя резьба; фланец; муфтовое соединение
Поверхность	Санитарная полировка внутри (Ra ≤ 0.8 μm)
Поверхность	Санитарная полировка снаружи (Ra ≤1.6 μm)
Стандарт	ISO, 3A, SMS, RJT, DIN и др.
Диск и корпус затвора изготовлены методом ковки
Ручное, пневматическое или электрическое управление выбирается в зависимости от применения.
Давление сжатого воздуха	4-8Bar
Подключение сжатого воздуха	G 1/8''
Концевой выключатель	6-36V, DC 2 шт. NPN или PNP (на выбор)

Детали затвора

Корпус	Нержавеющая сталь AISI316L или AISI 304 (1.4301/1.4404)
Диск	AISI304 или AISI316L
Рукоятка с фиксацией	Нержавеющая сталь, круглая или квадратная
Многопозиционная рукоятка	ABS или нержавеющая сталь, 2/3/4/12 позиций, универсальный тип
Уплотнение	EPDM, VITON(FPM), силикон, различные цвета
Втулка	EPDM или PTFE, другие материалы по запросу
Гайка	Нержавеющая сталь 304 или 316, другие материалы по запросу
Болт	Нержавеющая сталь 304 или 316, другие материалы по запросу
